1、生产过程实时监测

模块可以对全厂生产状况进行实时监视，通过生产模拟图、趋势图、棒状图和参数分类表等多种监视方式实时显示各单元机组及辅助车间的主要运行参数和设备状态，并使系统的生产模拟图与各生产控制系统的监控画面一致（包括画面的颜色、字体、外观、所有过程量的嵌入位置，实时画面的各种参数等信息）。

实时监视画面具有以下特点：

（1）实时监视画面为矢量画面，画面显示精度高，支持任意比例伸缩；

（2）实时监视画面支持跨平台显示，可在Windows、安卓、IOS等PC和移动终端浏览器显示；

（3）实时监视画面具有回放功能，可自定义进行过程回放，协助故障诊断。

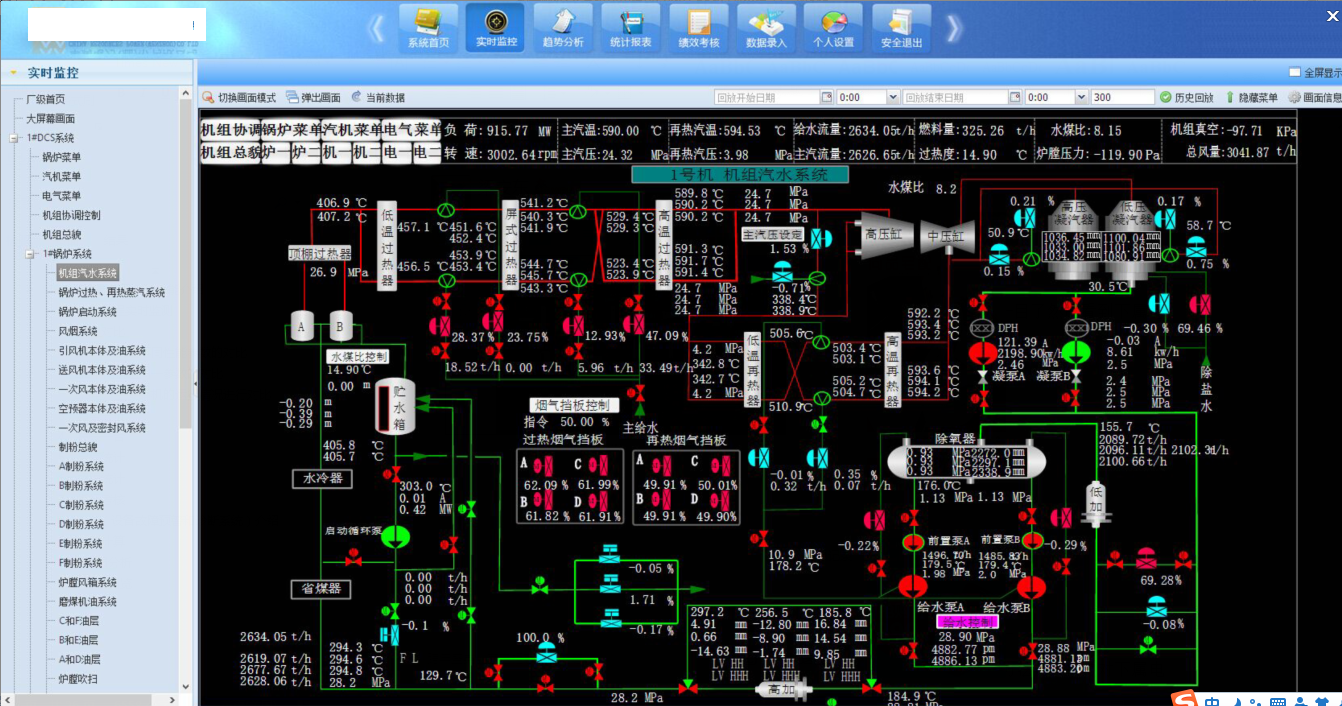

实时监视画面示例图如下：



2、趋势分析

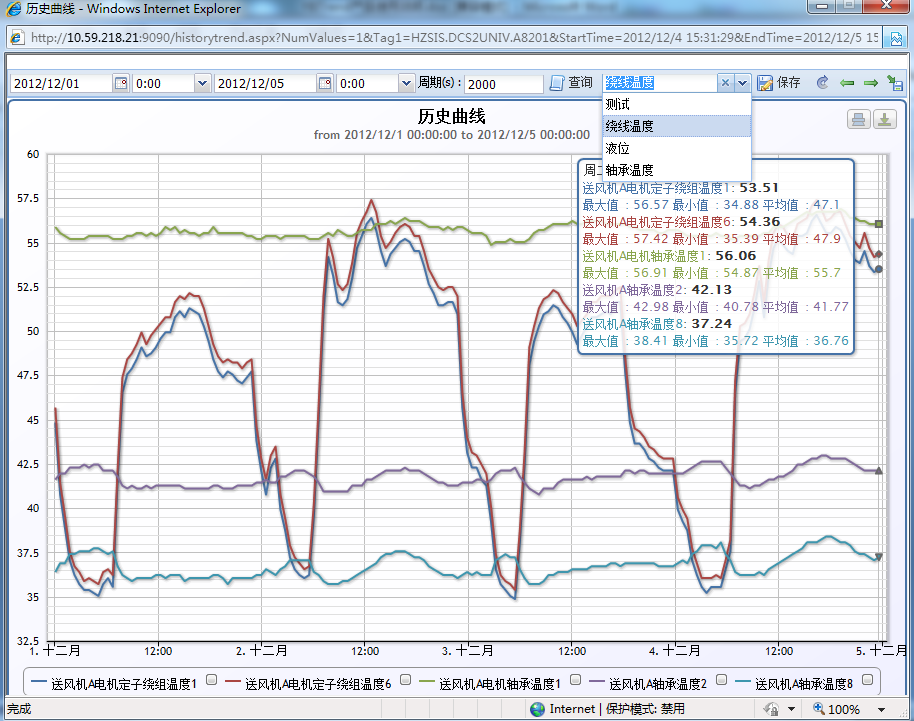

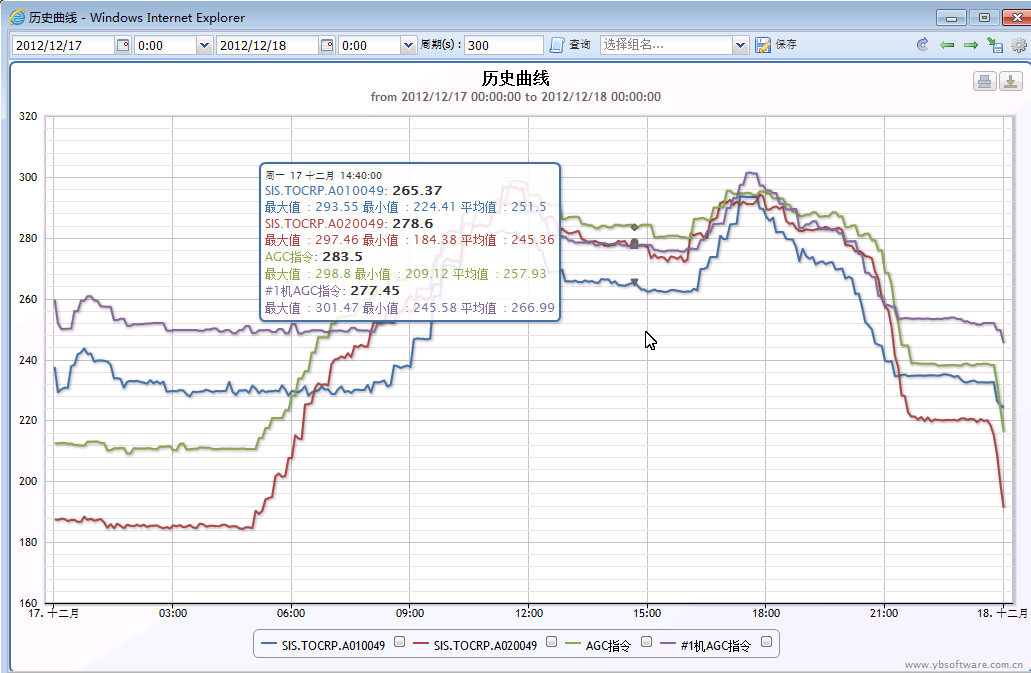

用户可通过输入关键字，实现电厂同一机组不同参数、不同机组相关参数在同一时间范围内的趋势分析，趋势可实时更新。效果如下图：

        (1)测点相关信息集中显示。

        鼠标指针移到到趋势某个位置可以查看趋势点名、测点描述、单位，选择时间范围内最大值、最小值以及平均值等测点信息

        (2)趋势组保存。

        对经常查看的参数对比趋势可自定义趋势组，再次登录时只需选择对应的趋势组名称即可自动加载趋势，提供工作效率。

        (3)配置修改方式灵活多样

        有单轴单刻度、单轴多刻度、多轴多刻度等多种显示方式，支持不同字体大小。通过界面上简单的勾选操作，即可实现上述不同显示方式的选择。



3、报表平台

        印步软件提供的报表平台基于.net架构和XML语言技术，从而使得报表系统的结构清晰、功能丰富、管理方便。

        3.1报表分类及主要功能

        报表系统按数据获取方式主要分为查询报表和统计报表，按照报表格式主要有日报、月报、年报等。

        查询报表主要是日报、月报等，获取每天某些时刻的数据或者每周某个时刻的数据。

        统计报表是对主要的参数进行日平均和月平均的统计显示。该功能会自动对生产数据进行综合处理，生成电厂生产信息报表，并能监视、按日、月、年查询和打印。

        可统计的主要参数包括：

        每台机组的主要性能参数，如：主蒸汽温度，主汽压力，再热汽温度，凝汽器真空，氧量，炉膛负压，排烟温度等这些参数的实时值，日平均值，月平均值。

        每台机组的主要辅机参数，如：主给水泵的轴承温度，循环水泵的轴承温度，送风机的轴承温度、电流等这些参数实时值，日平均值，月平均值

        3.2报表模版来源

        系统可根据用户日常使用的报表模版进行报表制作，也可根据用户需求自定义报表的格式。可以定义报表输出方式：定时打印、召唤打印等，实现高效快捷的管理。

        3.3报表生成方式

        报表可以自动生成，也可以由具有报表生成权限的用户操作生成，结果保存在SIS系统的Web服务器上。根据报表类型的不同生成的周期也有不同，如日报为每天生成一次、月报为每月生成一次等。

        3.4报表展示

        报表主要有：查询、浏览和下载三个展示功能。

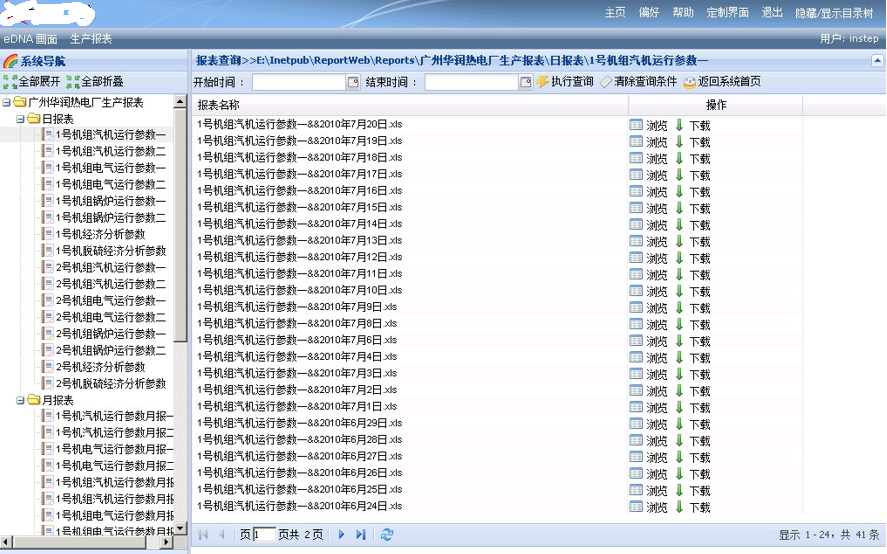

        选定时间范围内的生成结果查询：

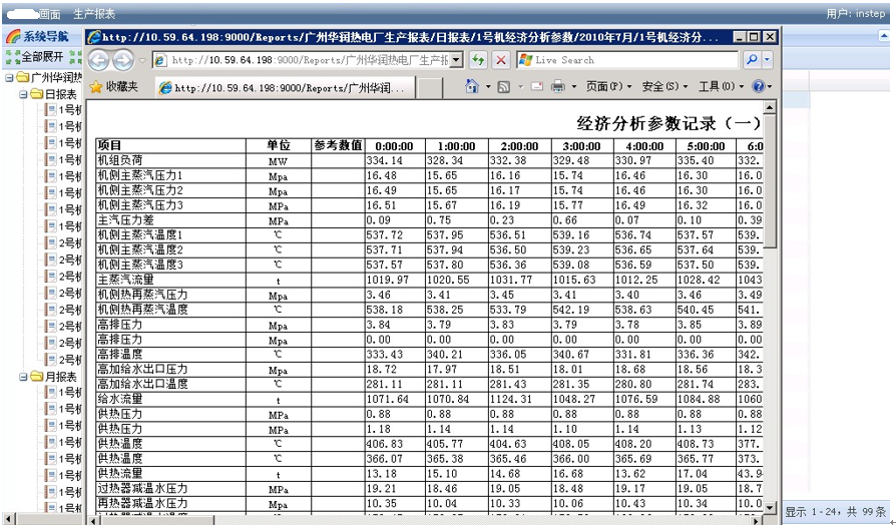

报表浏览：

        用户在访问报表时，可以通过浏览功能，查看查询到的报表，结果以网页的形式显示在IE浏览器中。

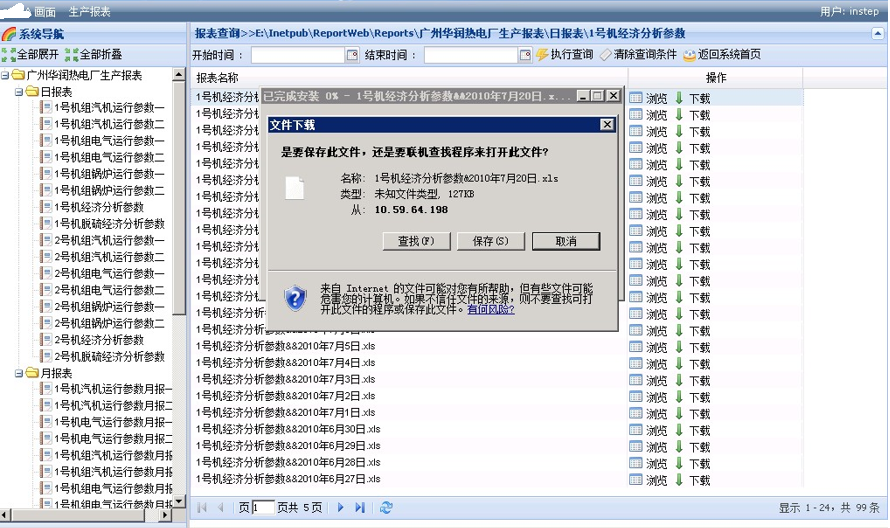

报表下载：

        用户可将查询到的报表导出到本机，以EXCEL形式保存，以方便以后查看和打印。



4、启停统计

该模块提供以小时、日、周、月、年等时间间隔统计并能查询任意时间范围内的各设备启停次数、启停起止时间、累计运行时间、累计停止时间等功能。

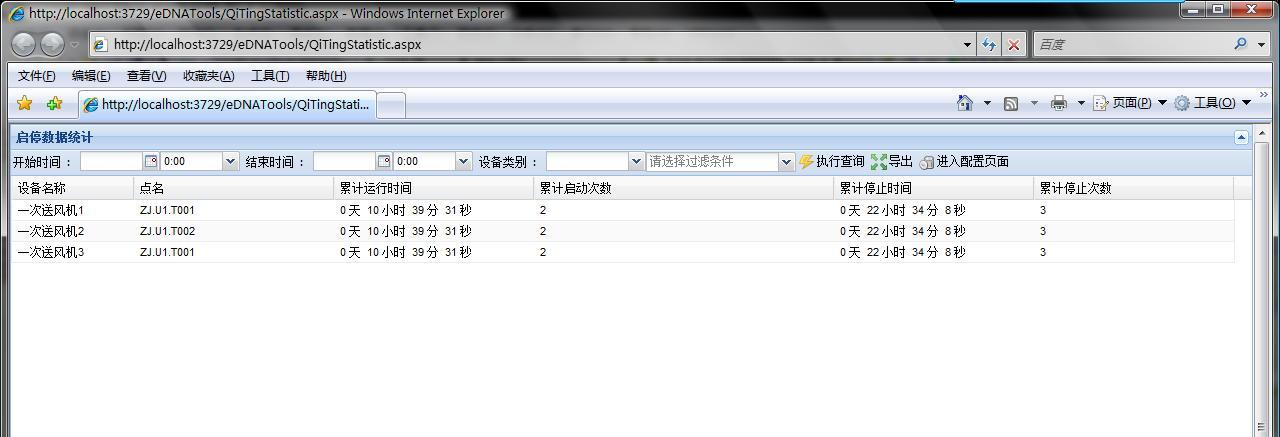

4.1启停查询及统计

可选择任意时间范围内，关键设备的启停等相关信息。

主要显示内容：

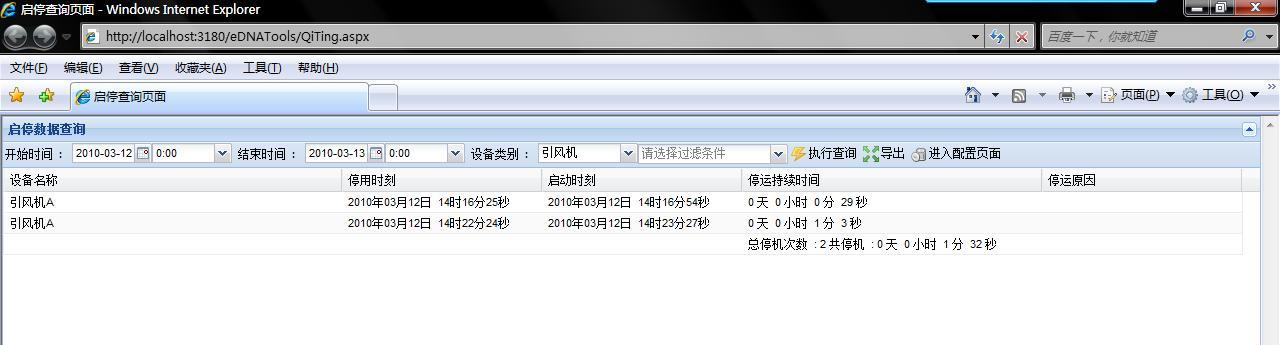

启停查询：

设备名称、设备每次停止的停用时刻、启动时刻、停止持续时间

启停统计：

设备名称、点名、累计运行时间、累计启动次数、累计停止时间、累计停止次数

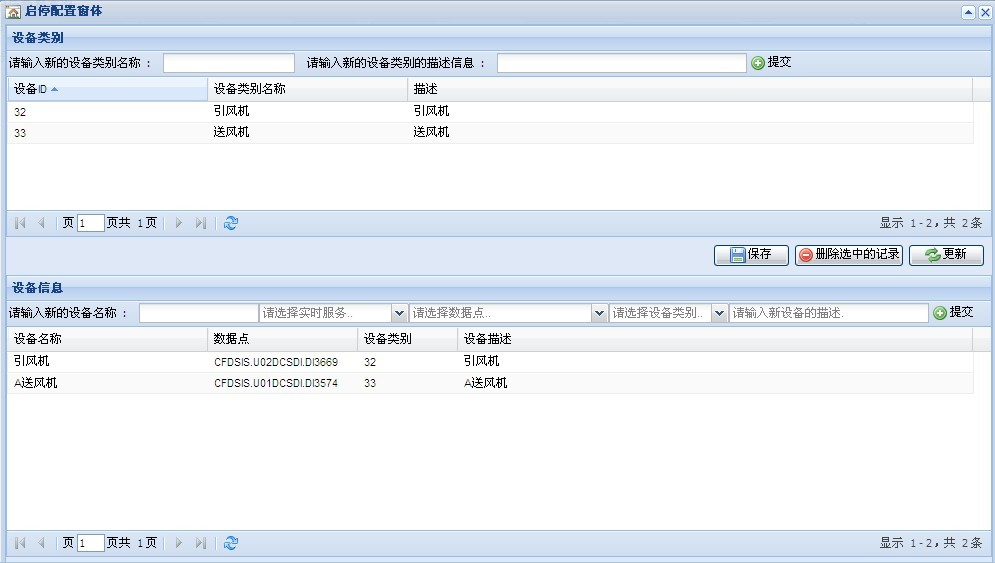

4.2启停配置

提供灵活的配置页面，具有权限的用户可对超限设备相关信息进行配置。

主要功能：

 设备类别的创建、修改、删除。

 某类设备中所包含设备的创建、修改、删除。

 设备启停对应测点等信息的添加、修改、删除

5、超限统计

该模块提供以小时、日、周、月、年等时间间隔统计并能查询任意时间范围内的越限参数、越限值、越限次数、越限起止时间的功能。

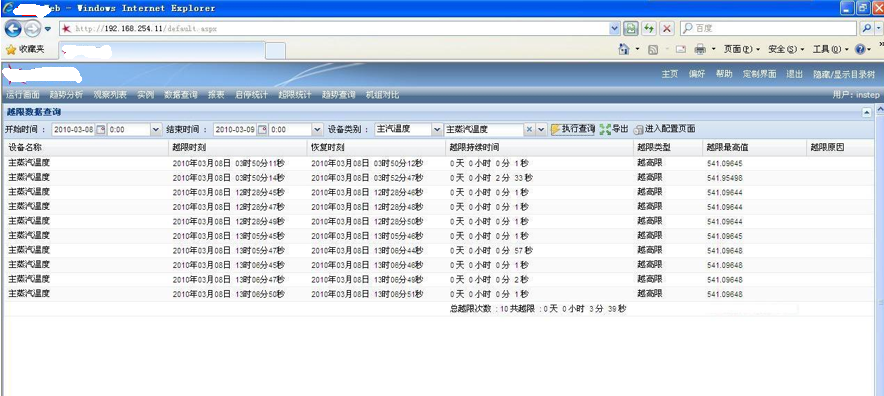

5.1超限查询及统计

可选择任意时间范围内，关键参数的越限相关信息。

主要显示内容：

参数名称、超限开始时间、超限结束时间、超限持续时间、超限类型、超限最值等

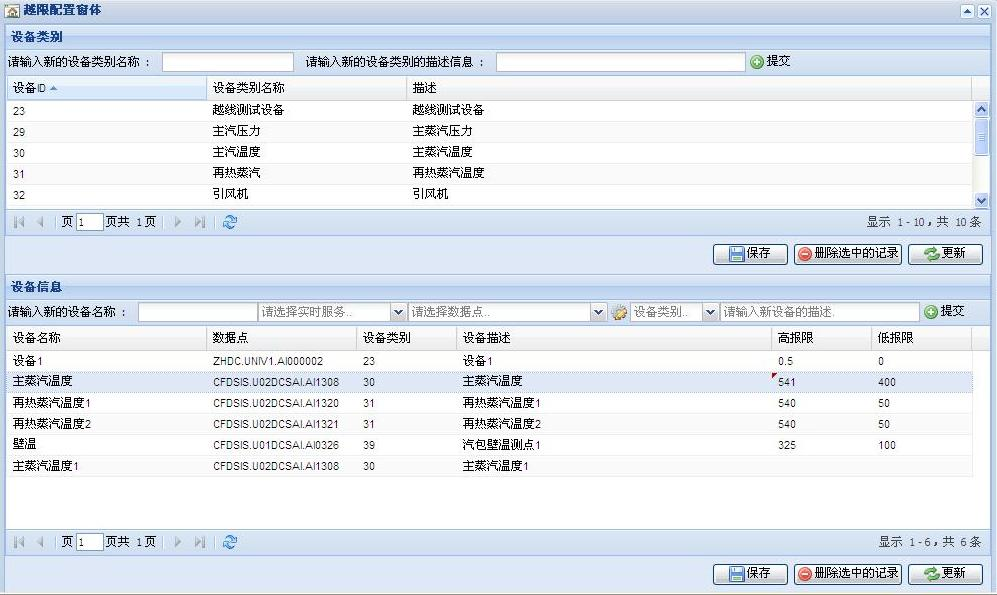

5.2超限配置

提供灵活的配置页面，具有权限的用户可对超限设备相关信息进行配置。

主要功能：

 设备类别的创建、修改、删除。

 某类设备中所包含设备的创建、修改、删除。

 设备超限对应测点的添加、修改、删除

 测点上下限值的设置

6、指标考核

6.1指标体系

该模块允许建立任意套树状指标体系，可以随时进行指标的增、删、改操作，对应企业管理的实际管理划分及变化；可以配置指标数据源、收集周期及相应的其它属性，数据源的配置导致数据收集的操作方式不同，指标体系支持导出功能。

6.2数据收集

支持几种数据收集的方式：

 手工输入，客户可以通过远程录入工具，将指标数据输入到指标考核系统。

 自动接口，由主动接口参数定义实现小指标周期的从其它信息系统获得数据。

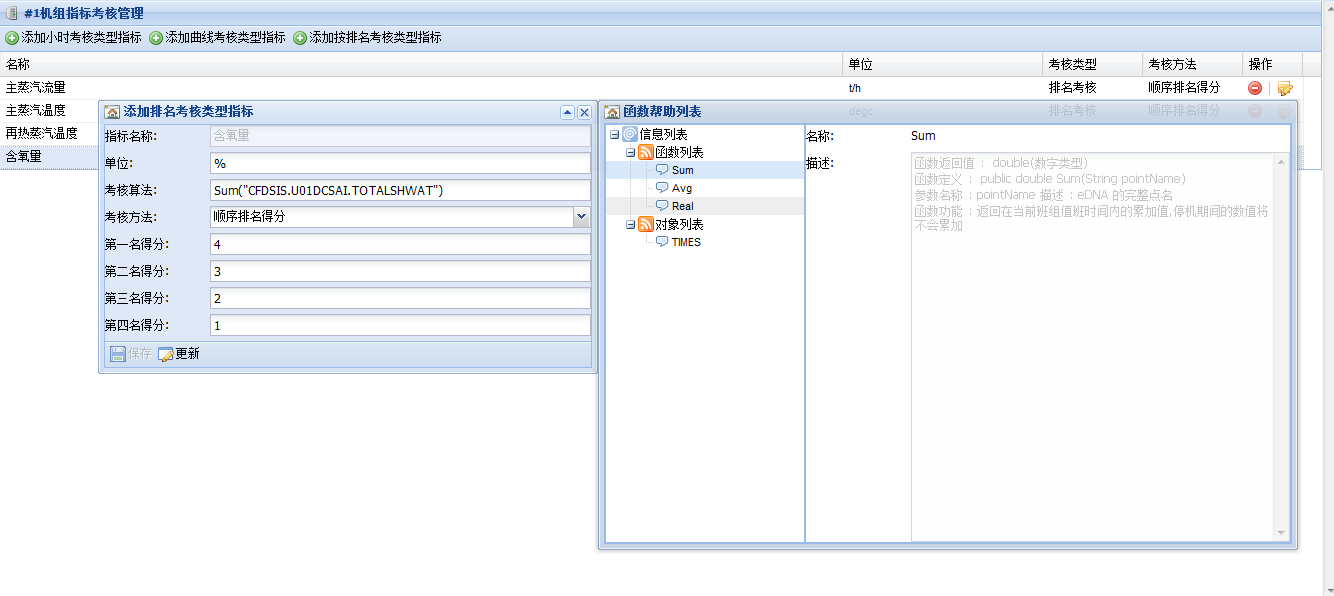

 使用公式，通过公式编辑器，可以对指标定义公式，实现对指标常规数学运算和聚合运算，公式中可以包含其它的指标，进行平均、累加、最大值、最小值、次数、方差等计算称为聚合计算。

6.3计算功能

该模块提供的计算引擎能够实现对指标的时间点和时间段的计算，通过统一的公式编辑器定义，智能判断在时间周期上的处理方式。计算引擎可以实现指标的数学运算，并且能够实现对指标的聚合计算，例如取得指标在某时间段内的最大值、最小值、次数、方差等计算。

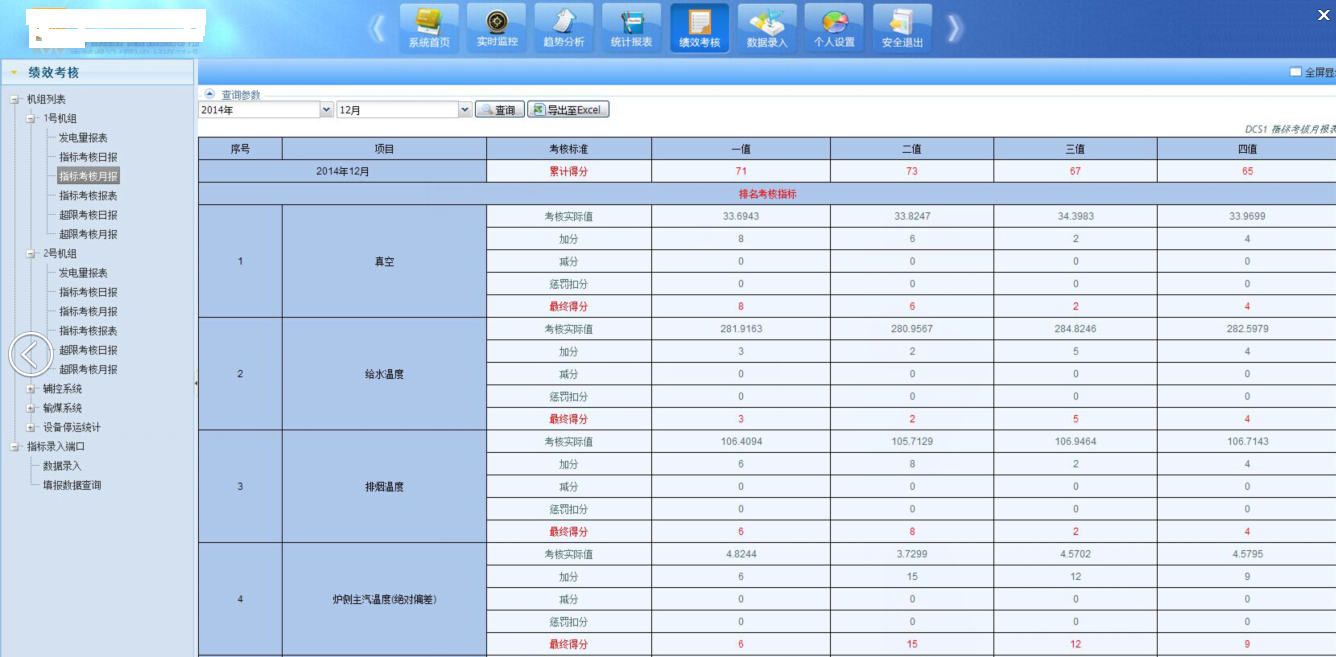

6.4客户端数据展现

 按值查询,可以按照日、月、年对各值的指标进行查询；

 按时间查询，可以按照日、月、年进行各项指标的查询统计；

 可以查询上年同期指标，同比情况(增长或降低的数值)。
